英國製 MD-2000 北約組織合格 NATO 軍用地雷金屬探測器 中文 使用說明 步驟
北約組織合格編號 NSN Z5-6665-99-9677-3813
自備維護工具：小型一字螺絲起子 一支 （例如：可買一般電子材料行 驗電筆 約一支15元）
型號19 的梅花板手 二支 （因為只是固定塑膠螺帽，故不必使用高品質高硬度板手，使用最便宜板手即可）
| 每天出門探測時，至少要檢查一次使用前注意事項： |
| １確認：確認（耳機接頭螺絲２支，探測圈接頭２支，長棍探測接頭２支，短棒探測接頭２支）共８支一字螺絲是否"都"緊固 |
| 不緊固，可使用小型一字螺絲起子鎖緊，（適度鎖緊，不可過緊） |
| ＊＊＊＊＊ 上述 ８根螺絲 為 軍用規格．特殊牙距 在 台灣找不到一定要鎖緊 ＊＊＊＊＊ |
| ２確認：圓探測圈的螺帽是否緊固，是否 調整角度後 不會掉落 |
|
不緊固，可使用梅花板手鎖緊，（適度鎖緊，不可過緊）
|
使用步驟
| 1. 下列組裝過程一律 放置於地面，或大型桌上 （避免人為疏忽摔壞） |
| 2. 取出電子控制箱，打開底部螺絲，手決不碰內部電極片，及 不要講話．避免口水噴進電池室 |
| 3. 取出電池盒，電池盒上蓋有分邊，依據中間三根支柱分邊， (不可觸摸電池盒上部二側之極頭） |
| 4. 依照電池盒之圖示，電池極性不同，將 二十顆三號電池置入，蓋上電池盒的上蓋， (不可裝錯邊，不可硬壓） |
| 5. 將電池盒置入電子控制箱底部 ，電池盒上二個極頭 需對準 電子控制箱的電池室的極板 (不可裝錯邊）鎖上電池室蓋 |

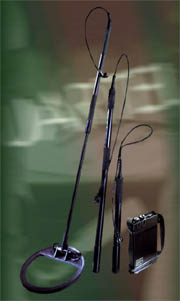

| 6. 裝上探測圈或長棍或短棒，裝上喇叭或耳機 |
| A 電子控制箱中間一個可上搬的開關， 那是指脈沖頻率調整（上Normal正常 下Boos快速） ，實際操作，做用沒差別，建議 Normal上位置 |
| B 電子控制箱上有一個圓形調整鈕，那是零敏度 調整鈕 (左 Max 強. ，右 Min 弱) ，一定都把白圓點條在 左 Max 強靈敏度 的位置 |
| C 電子控制箱左側一個可上搬的開關， 那是指歸零速度（上slow慢 下fast快速），實際操作，做用沒差別，建議 fast下 快速的位置 |
| Ｄ電子控制箱上右下個可上搬的開關，那是電源總關（上是ON開 下是Off 關）， 不用時 要搬到 下Off 關的位置 |
| . |
| 7. 偵測時 ，以探測圈 平行移動 於 地表面 上， (要 儘量靠近 地表面 ) |
| 8. 有偵測器 到金屬物，就會有 尖銳並連續 的警示聲 |
| 8. 經過經驗累積 的 熟練偵測者 可以 定點 ( pinpoint ) 指出 金屬物之位 |
| . |
| 9. 完成偵測後．參考步驟 2，3，4，5 取下電池 |
| . |
| . |
| . |
| . |
| 注意事項 : |
| １除了 執行偵測 以外，其餘 各步驟，均建議 在桌上 或 靠近地面上 進行，避免 不小心人為摔壞 |
| ２本機型 不防水. ............... 不可 在雨中 或 有很重溼水氣 的 環境中操作 |
| ３有 任何問題，請先換 新電池． 如還有問題，請先問本公司，不可以 自行拆解 |
| 英國製 軍用品，只有 英國原 製造廠 能維修，任何其它 國家或個人 無法維修，也 不可以 自行拆解 |
| ４萬一，電池盒 (20粒三號電池) 損壞 --------- 可以去電池行，買 一般規格 單顆的 湯淺牌密閉式乾電池 (可充電) 12V 直流 |
| 買電池：１要比對 電池極距 和 電子控制箱電池室極板 的距離及極性 相同，２在乾電池一端 用 瞬間黏著劑 黏 塑膠板（方便抽取） |
| ５如果 長時間 不用，需將 電池 拆下， 將 乾電池 "另行存放" (因為乾電池 長時間不用 會有電池液) |
| ６ 不要 用手抓電線 去拿起 探測頭或電子控箱， 不要抓電線，而要 用手直接拿電子控制箱，或 用手直接拿探測桿 |
| ７電池正常 時 ................................................會產生 間斷 (脈動) 畢聲 |
| 電池 電力不夠 時 ...................................會產生 連續 畢聲 |
| 電池完全沒電力 或 沒電池 時 ................無聲 |
| ８ 探測時要探測圈，盡量靠近地面，平行來回移動，注要：探測過程中，要自備金屬物，不定時，靠近探測圈棒棍 自我測試 功能是否正常 |
| 因為，就算 探測圈頭的接頭 脫落，喇叭或耳機還是會繼續發出間斷 (脈動) 畢聲 ...... 所以要 不定時 自我測試 探測功能 是否正常 |
| ９注意：安裝 探測圈棒棍或耳機 時，１對準角度，２輕輕壓入插槽，３不可以 扭轉 各個電線接頭． 是 旋轉 各個接頭下端的旋轉螺絲 |
| １０ 裝或拆 電池時 ................不要 用手觸摸 電池室內部 的 電池極片 ， 避免 講話 ， 口水噴進 電池室內部 |
| １１ 探測長棍或短棒 不是 拐杖，是 精密探測感應裝置， 使用探測短棒或長棍探探測 不可以 將 探測棒棍的頭部 碰觸地面 |
| １２ 偵測完畢，記得把電子控制箱上（偵測圈棒棍的插座 和 耳機及喇叭插座）的 防塵蓋 蓋上，避免水氣或灰塵雜物侵入插座 |
| １３ 電池最好去 家樂福 買 勁量牌鹼性３號電池 （新加坡製造 的電池） |
|
|
右下：電源總開關 上為開，下為關 右二：探測接頭 右三：耳機或喇叭接頭 右四：脈沖頻率調整（上Normal正常 下Boost快速）---- 建議 上 Normal 右五：零敏度 調整鈕 (左 Max 強. ，右 Min 弱) ---- 建議 強 Max 右六：歸零速度選擇鈕（上slow慢 下fast快速）---- 建議 下 Fast 附註：１（脈沖頻率紐調整鈕 和 歸零速度選擇鈕） ：這二個鈕實際上，不影響探測 ２最重要 靈敏度一定調 最高 Max ３電源開關 不用時要記得 關（下） ４（探測圈 和 耳機或喇叭） 接頭要接好 |
|
|
